柱销联轴器装配数据按标准执行

2021-09-13 15:01:17 阅读次数:8

柱销联轴器利用内外齿啮合来实现两半联轴器间的扭矩和旋动的传递,适用于联接两同心轴的传动轴系,具有补偿两轴相对位移的性能。柱销联轴器内齿外齿结合式的齿式离合器传递扭矩比较大,设计时考虑到用户的不同需求,有意设计成在齿两边的轴端的长度不一致,以便用户可以根据需要选择安装方向。在安装时要注意,原来的设备上换新,一般要和原来的方向一致。

柱销联轴器在检修时,检查联轴器齿面啮合情况,其接触面积沿齿高不小于50%,沿齿宽不小于70%,齿面不得有严蚀、磨损和裂纹。柱销联轴器外齿圈全圆跳动不大于0.03mm,端面圆跳动不大于0.02mm,若须拆下齿圈时,须用专用工具,不可敲打,以免使轴弯曲或损伤。当回装时,应将齿圈加热到200℃左右再装到轴上。外齿圈与轴的过盈量一般为0.01~0.03mm。

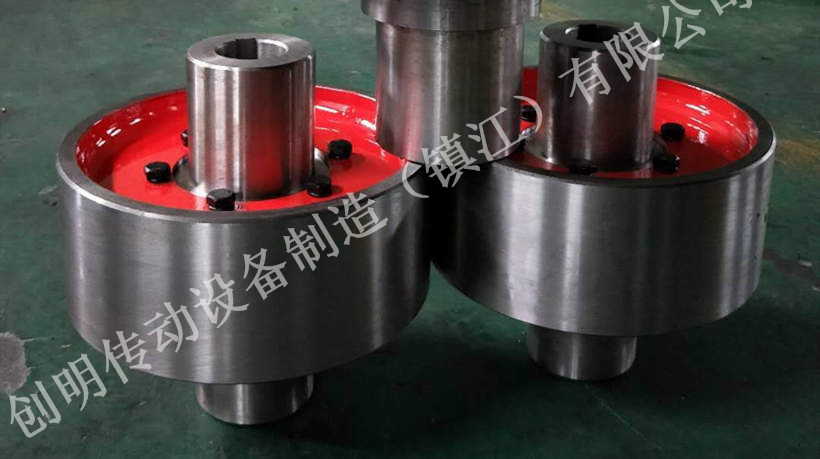

柱销联轴器

回装中间接筒或其它部件时应按原有标记和数据装配,用力矩扳手均匀地把螺栓拧紧。弹性元件的材料一般选用尼龙,有微量补偿两轴线偏移,弹性件作业时受剪切,作业可靠性差,仅适用于要求很低的中速传动轴系,不适用于作可靠性要求较高的工况,起重机械的提高组织的传动轴系不能选用,不宜用于低速承重及具有剧烈冲击和振动较大的传动轴系,径向和角向偏移较大的工况,装置精度较低的传动轴系亦不应选用。

柱销联轴器轴中的柱销在作业时处于剪切和揉捏情况,其强度条件就是核算弹性柱销横截面上的剪切强度和柱销与销孔壁的揉捏强度。由于泵用柱销联轴器选用的材质为铸铁,使电机在供水运转过程中浪费了许多电能,影响了机组效率,增加了运行成本。因为该泵用弹性套柱销联轴器的拆卸非常麻烦,所以在检修水泵和电机时很容易使铸铁联轴器变形或损坏。
