万向联轴器通用机械场合及限定范围

2021-09-07 12:01:31 阅读次数:58

万向联轴器利用其机构的特点,使两轴不在同一轴线,存在轴线夹角的情况下能实现所联接的两轴连续回转,并可靠地传递转矩和运动。万向联轴器的结构有较大的角向补偿能力,结构紧凑、传动效率高。不同结构型式万向联轴器两轴线夹角不相同,一般在5°-45°之间。万向联轴器被广泛应用于各类通用机械场合,允许两轴间夹角在限定的范围内随工作需要而改变。

万向联轴器两端原则上均可作为主动或从动,安装时应符合传动系统的设计规定,并应尽量使花键副远离振动源或冲击源。对于可伸缩带花键副的万向联轴器,安装时应检查花键轴与花键套箭头标记是否对正,以保证两端叉头轴承孔轴线的相位差不超过1°。在安装前需清洗油渍,并干燥法兰表面,对法兰联接螺栓须用扭力扳手,按规定的预紧力矩拧紧,其螺栓与螺母的机械性能等级分别为9级和10级。

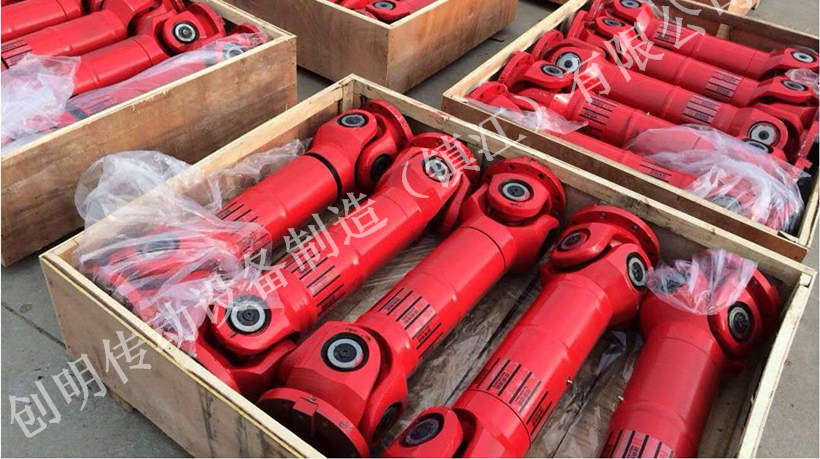

万向联轴器

在安装好的万向联轴器带负荷运转一个班后,应检查法兰联接螺栓是否松动,并按规定的预紧力矩再次拧紧,如此重复几个班,直到螺栓不再松动,应避免万向联轴器长期超载使用和操作事故的发生,否则将降低使用寿命。万向联轴器润滑应充分,其轴承部分运转初每周应补充润滑脂一次,待工作正常后,每季补充润滑一次,而花键副则每半年补充润滑脂一次。

在紧固螺栓前,须将螺纹部分用清洗剂清洗,并涂少许胶水,按交错方式进行紧固,但不允许用低硬度垫圈。万向联轴器当主动轴等速回转时,从动轴在做周期性变速回转,为此改用双万向联轴器,能保证从动轴与主动轴等角速度回转,条件为中间轴的两个义部在同一平面内。由两个带有内齿及凸缘的外套简和两个带有外齿的内套筒组成,靠内外齿啮合传递扭矩。
