鼓形齿式联轴器内部结构及使用要求

2021-09-09 16:02:33 阅读次数:14

鼓形齿式联轴器的内部结构很复杂,所使用的材质有的要求,才可以达到扭矩及转速的使用要求。淬火时变形小,调质处理后有较不错的疲劳和抗多次冲击能力,低温冲击韧度良好,高温时有高的蠕变强度和强度。鼓形齿式联轴器润滑油从轮齿底部各个小孔喷入,油受离心力作用进入啮合面,起润滑与冷却作用,油经啮合面后由齿的两侧流出,油流循环不断。

鼓形齿式联轴器是联接两轴(主动轴和从动轴)使之共同旋转以传递转矩的机械零件,在传递运动和动力过程中共同旋转而不脱开。此外鼓形齿式联轴器还具有补偿两轴相对位移、缓冲和减振以及防护等功能。对于联轴器的安装找正也应高度重视,两轴准确的对中,即两轴的中心线全部在同一直线上是难以达到的,所以要求连续运转的设备始终保持准确的对中就困难。

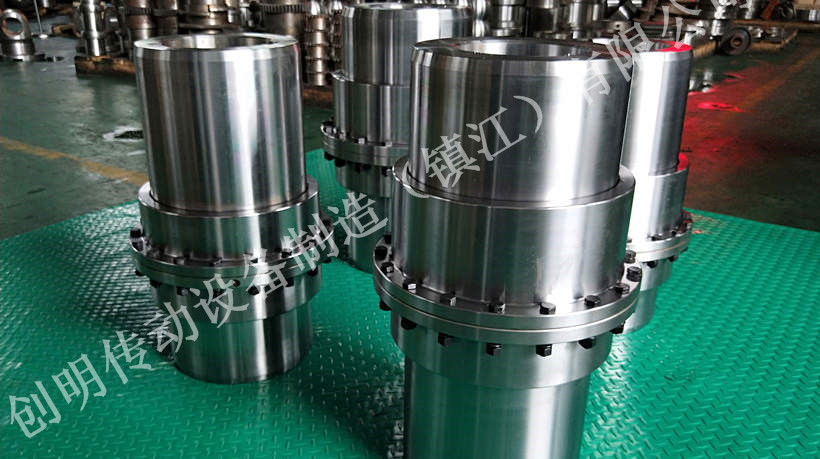

鼓形齿式联轴器

对于联轴器的安装找正也应高度重视,两轴准确的对中,即两轴的中心线全部在同一直线上是难以达到的,所以要求连续运转的设备始终保持准确的对中就困难。鼓形齿式联轴器外齿圈全圆跳动不大于0.03mm,端面圆跳动不大于0.02mm;若须拆下齿圈时,用用工具,不可敲打,以免使轴弯曲或损伤。当回装时,应将齿圈加热到200℃左右再装到轴上,外齿圈与轴的过盈量一般为0.01~0.03mm。

回装中间接筒或其它部件时应按原有标记和数据装配,用力矩扳手均匀地把螺栓拧紧。我们检查鼓形齿式联轴器齿面啮合情况,其接触面积沿齿高不小于50%,沿齿宽不小于70%,齿面不可以有严蚀、磨损和裂纹。在测量形位误差时,要注意测量基准,要注意标有包容原则。齿长方向的鼓度越大,其角向位移越大。从弯曲强度和承载能力来看,在相同的工作条件下鼓形齿式联轴器传递扭矩可提升。
