鼓形齿式联轴器补偿位移后传动能力

2021-05-31 16:34:13 阅读次数:24

鼓形齿式联轴器是由两个鼓形外齿套与一对直齿内齿齿圈等零件组成,靠内、外齿的啮合传递转矩,并通鼓形外齿套的直齿的内齿圈的轴线摆动来补偿俩传动轴线的相对偏移。鼓形齿式联轴器齿长方向的鼓度越大,其角向位移越大,从弯曲强度和承载能力来看,在相同的工作条件下鼓形齿式联轴器传递扭矩可提升。齿长方向的鼓度,使齿对接触情况好,因此鼓形齿式联轴器有传动能力大、角位移大、传动平稳、速率不错、寿命不错等优点。

鼓形齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成,外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮轴线上,齿侧间隙较一般齿轮大,鼓形齿式联轴器可允许大的角位移,可齿的接触条件,提升传递转矩的能力,延长使用寿命,鼓形齿式联轴器有角位移时沿齿宽的接触状态。鼓形齿式联轴器的内部结构很复杂,所使用的材质有的要求,才可以达到扭矩及转速的使用要求。

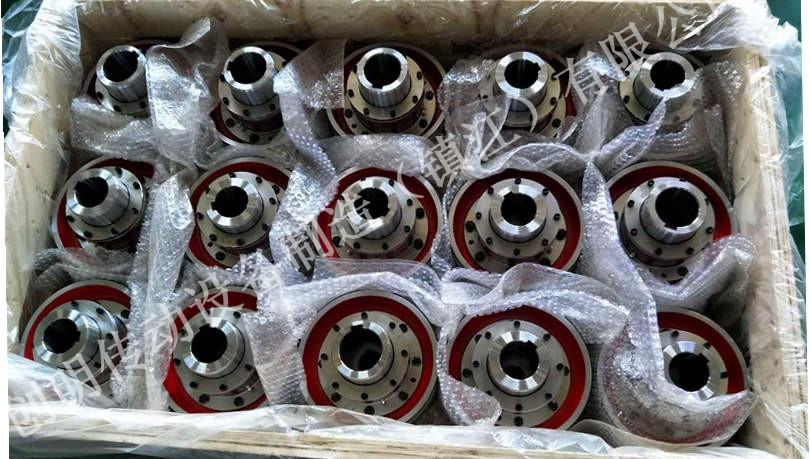

鼓形齿式联轴器

鼓形齿式联轴器具有和韧性,淬透性也好,无明显的回火脆性,淬火时变形小,调质处理后有较不错的疲劳和抗多次冲击能力,低温冲击韧度良好,高温时有高的蠕变强度和强度。鼓形齿式联轴器润滑油从轮齿底部各个小孔喷入,油受离心力作用进入啮合面,起润滑与冷却作用。由于转动时润滑油受离心力作用而在齿轮外圆保持的润滑油层,这种润滑方式将使杂志残留与齿圈内,而油流的散热效果也较差,因此仅适用于功率小、速度低的场合。

鼓形齿式联轴器找正方法是通过调整电动机的底座,使4个相位点的百分表读数值接近,以达到设计安装要求的允许偏差值,从而实现联轴器的安装找正。鼓形齿式联轴器是联接两轴使之共同旋转以传递转矩的机械零件,在传递运动和动力过程中共同旋转而不脱开。联轴器的安装找正也应高度重视,两轴准确的对中,即两轴的中心线全部在同一直线上是难以达到的。
