柱销联轴器在使用时有保护电机的功能

2021-10-22 14:42:55 阅读次数:290

柱销联轴器主要由电机联轴节、弹性销、缓冲联轴节、支承轴承、保险柱销和减速机端花键联轴节组成,电机联轴节通过六组弹性销与缓冲联轴节相连,缓冲联轴节通过保险柱销与花键联轴节相连,柱销联轴器过载保护作用是当电动机起动后,带动电机联轴节旋转,通过电机联轴节上的六组弹性销带动缓冲联轴节旋转,缓冲联轴节又通过保险柱销带动花键联轴节旋转。

花键联轴节与减速机输入轴连接,从而实现了由电动机到减速机的传动。由于该联轴器传递转矩的范围在电动机正常工作时传递的额定转矩与许用较大转矩之间,所以机械正常工作即传递转矩未超过限定较大转矩值时,其作用相当于联轴器,而当机械工作过程中出现严重超载或存在严重冲击载荷形成堵转工况时,连接缓冲联轴节与花键联轴节的保险柱销受到剪切力作用将会切断,使减速机与电机传动分离,从而实现保护电机的功能。

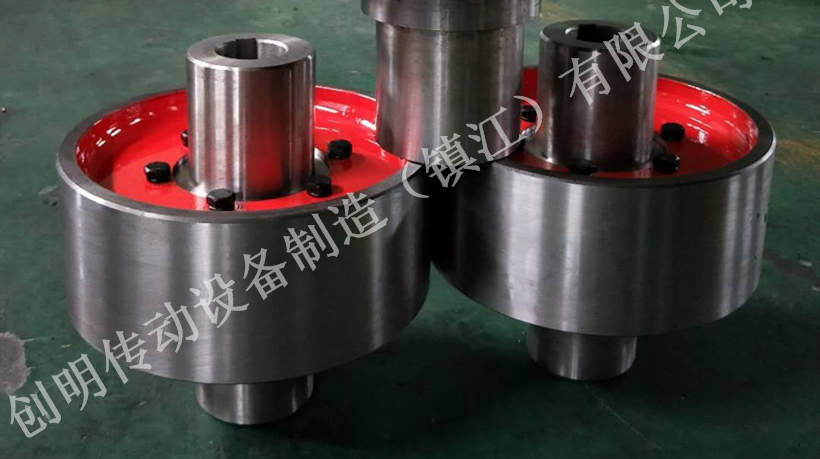

柱销联轴器

刮板输送机防过载柱销联轴器优良的过载低温保护性能,稳定的正反方向起动性能,使用方便、无须加水加油、无需维护、安装方便、结构简单、制造容易、尺寸紧凑、使用寿命长,一般只需要更换保护柱销,无故障运行时间长,事故率低。柱销联轴器不对中原因是离心泵在长时间运行后,由于安装误差、地基沉降不均匀、水泵转子变形等造成联轴器不对中故障,致使水泵机组的使用寿命及效率受到及大影响。

刮板输送机采用的防过载的普通金属材料制成,加工工艺简单,拆装方便。柱销联轴器将电机和水泵连接,联轴器不对中的振动特性,建立符合联轴器不对中系统的振动模型,并推导其振动方程,从水泵特征频率、振动幅值等方面,分析其振动特性及频谱特征。联轴器不对中振动时,将传感器分别置于水泵轴承座的径向及轴向方向采集振动数据,存在工频的高次分量,则可能发生了联轴器平行不对中振动。
