鼓形齿式联轴器啮合接触状况

2021-08-10 14:21:21 阅读次数:94

鼓形齿式联轴器的长短间隙等问题,在机械设备运转时,如果传动件来回窜动就会带来的摩擦力,突出摩擦力会加倍损伤连接垫,保证鼓形齿式联轴器可靠的工作,良好的润滑可以减少磨损。一些鼓形齿式联轴器有时也用集油槽孔的结构,即在外齿轮轴孔内加工出集油槽,在外齿轮齿槽底部钻出与集油槽相通的油孔,为了使得其充分得到润滑,鼓形齿式联轴器高速运转产生的离心力,将油液喷入内外齿啮合处。

鼓形齿式联轴器采用润滑油润滑,润滑油需经高精度滤油器过滤,滤清度小于10微米,齿面要求连续润滑,不然齿面温度会升高并将积存水分和污垢。间隙配合直接影响联轴器的使用寿命,周与孔的间隙,按标准来有相应的尺寸配合;连接件与联轴器的间隙,它的配合不但会影响产品损坏寿命,也会带来整个设备的传动性能,刚性联轴器也会造成噪音。

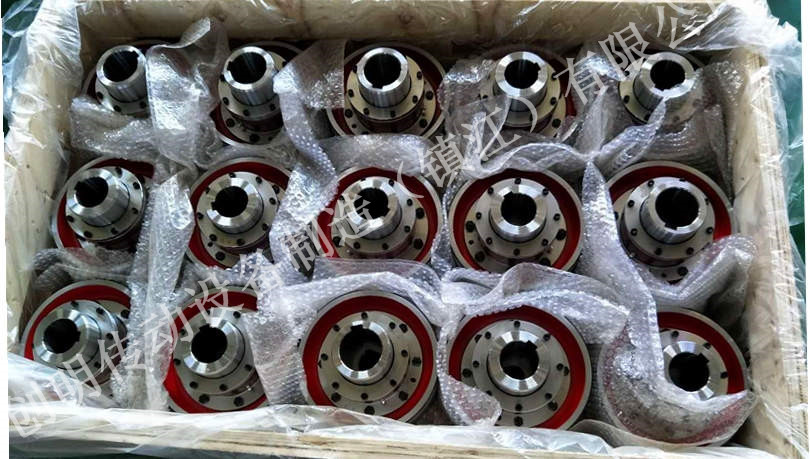

鼓形齿式联轴器

鼓形齿式联轴器新齿轮与之啮合时,接触状况不好。为保持齿轮正常啮合,应安排成台组装,以便跑合,通过跑合可以增加轮齿的接触面积,增加齿面光洁度和接触精度,减少局部应力,形成冷作硬化的齿表层,从而加强齿轮的承载能力,增加使用寿命。鼓形齿式联轴器材质加工不好,晶粒流线不能沿齿廓分布,不能获得良好的综合机械性能,齿轮是悬臂加载。

齿根相当于悬臂梁的支点,齿根部位承受较大的弯曲应力,裂纹将在齿根发生。联轴器的齿形设计不合理,齿顶干涉或加工精度不高,解决的办法是选择性能好的鼓形齿轮。齿顶间隙因安装过大过盈而消失,解决办法是按要求安装鼓形齿联轴器,检查内外齿径向间隙。鼓形齿式联轴器内部油质差,油中含有酸或硫化物,解决办法是换润滑油,达到润滑效果。
