鼓形齿式联轴器齿面啮合情况及找正方法

2021-06-15 14:20:45 阅读次数:336

我们检查鼓形齿式联轴器齿面啮合情况,其接触面积沿齿高不小于50%,沿齿宽不小于70%,齿面不得有严重点蚀、磨损和裂纹。鼓形齿式联轴器外齿圈全圆跳动不大于0.03mm,端面圆跳动不大于0.02mm。我们拆下齿圈,必须用专用工具,不可敲打,以免使轴弯曲或损伤。当回装时,应将齿圈加热到200℃左右再装到轴上,外齿圈与轴的过盈量一般为0.01~0.03mm。

回装中间接筒或其它部件时应按原有标记和数据装配,用力矩扳手均匀地把螺栓拧紧。鼓形齿式联轴器属于刚挠性联轴器,具有径向、轴向和角向等轴线偏差补偿能力,结构紧凑、回转半径小、承载能力大、传动效率高、噪声低及维修周期长等优点。鼓形齿式联轴器应用于低速重载工况,如冶金、矿山、石油、化工、起重运输等行业,也适用于立体车库、发电机等轴系传动场合。

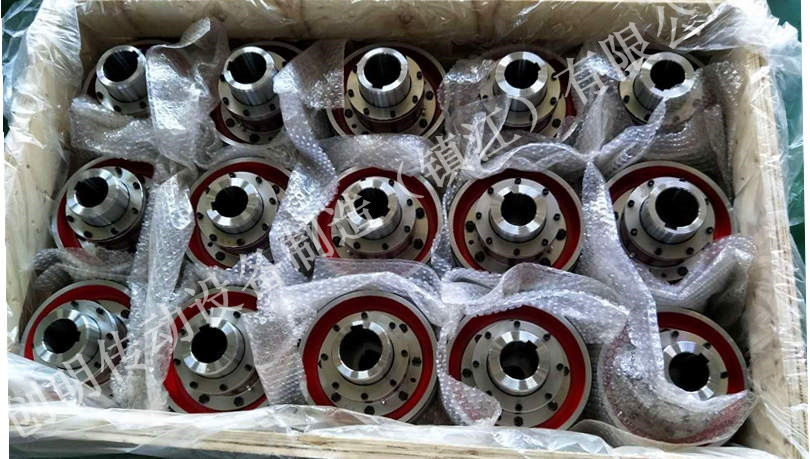

鼓形齿式联轴器

鼓形齿式联轴器中心偏差过大,齿面相对位移大;材料不佳、齿面硬度过低,润滑不充分或者干磨;鼓形齿式联轴器齿型设计不够合理,齿顶干涉或者加工精度不高;在安装过盈过大引起齿的顶隙消失,油质差,油中含有酸或硫化物等。在初始安装、运行维护、大小检修时,鼓形齿式联轴器找正涉及的因素特别多,出现问题时应综合分析,逐个排除找出原因,找正过程中测量出的数据是以后设备投入运行参照的依据和根本。

一旦设备联轴器找正不合格,联轴器两侧轴中心会互相偏差,造成各轴承负荷不均匀,设备投入运行后势必会导致振动超标、原动机过负荷、轴承过载而发热磨损,严重者转子会急剧窜动而失衡,这对设备的安全性都是一种严重的威胁。鼓形齿式联轴器找正时要在冷态下进行,热态时不能找中心,测量前应将固定设备和可调设备的地脚螺栓都正常拧紧。
