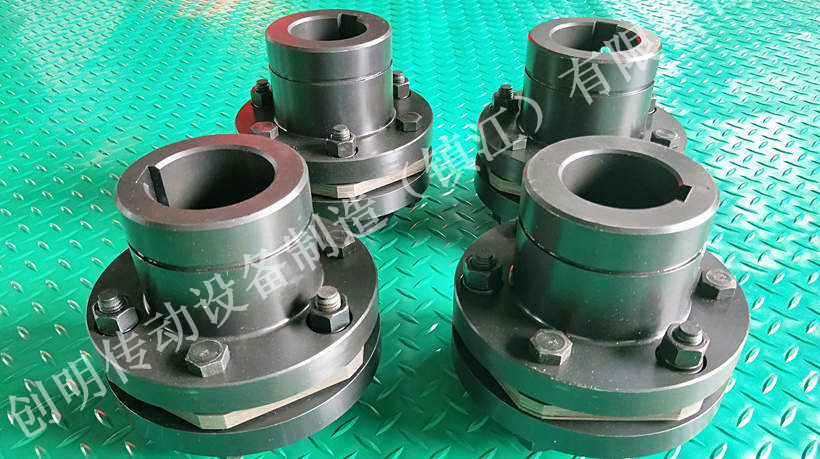

膜片联轴器与轴固定方法及技术特点

膜片联轴器与轴的连接都是用键传动，电机轴与膜片联轴器可选过渡配合或紧配合作轴向固定。轴向固定可将膜片联轴器打到电机轴的肩位或选用紧定螺钉固定，有的是在半联轴器上开孔攻丝，加定位螺钉；而有些是通过过盈配合来定位，尤其是大型转动设备，对过盈量的控制要求很高。膜片联轴器连接三个不同的公差范围可选择适合高扭矩的传动，为防止轴向滑动，通常与定位螺丝固定和夹紧螺丝固定并用。

紧固螺栓形是传统的固定方式，螺栓的前端与轴心直接接触，可能会造成轴心的损伤或拆卸困难；如果电机的轴是成D字型，如果定位螺丝无法固定的情况下，可以将联轴器的孔处理成对应电机轴大小的D型孔，配合定位螺丝固定，就不用担心打滑；夹持型是利用沉头螺栓拧紧的力量来使夹缝收缩，而将轴心紧紧夹持住。固定和拆卸方便，而且不会造成轴心的损失。

夹紧螺丝是利用内六角螺栓拧紧的力量，使狭缝收缩，而将轴心紧紧夹持住，这种方式固定及拆卸方便，而且不会造成轴心的损坏，是一种很常用的固定方式；分离型的特点是具有完全分开的轴套。可以不用移动您的装置而达到固定、拆卸方便的目的。胀紧套是通过拧紧联轴器端面的四颗定位螺丝压迫帐套方式胀紧固定，适用于一些扭力大的步进电机和伺服电机的联结固定，如胀套膜片联轴器、胀套梅花联轴器、胀套波纹管联轴器等。

半分离型是一边为夹持型轴套，另一边则采用分离型轴套。先将一边轴心固定在夹持型轴套后，再将装置端的轴心安装在分离型的轴套中。定位螺丝是将两个定位螺丝间隙90°对所固定的轴进行锁紧，传统的固定方式，由于螺丝的前端与轴心接触，可能会造成联轴器轴心的损伤或拆卸困难。膜片联轴器采用很薄的金属膜片作为弹性元件，角向和轴向刚度低，因而附加轴向力和附加弯矩很小。膜片联轴器依靠金属膜片来传递扭矩并吸收由不对中引起的变形，零部件之间没有相对运动，没有摩擦，不容易损坏。
