鼓形齿式联轴器组成部分的改善

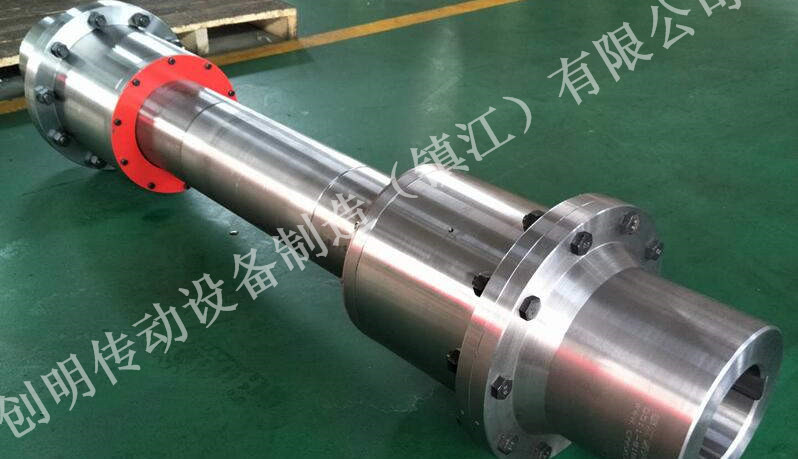

鼓型齿式联轴器的应用已由常见的风机、水泵等拓展到食品、饮料、物流、楼宇等，不断开阔新的节能领域，鼓形齿式联轴器的功能也得到提升和多样化，一方面是全数字化，功能齐全。由于新型高压电力电子器件的问世，高压和中压鼓形齿式联轴器也有发展前景。鼓形齿式联轴器联轴器用来联接不同机构中的两根轴，使之共同旋转以传递扭矩的机械零件。鼓形齿式联轴器由两半部分组成，分别与主动轴和从动轴联接。

一般动力机大都借助于联轴器与工作机相联接，鼓形齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成，外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移，可改善齿的接触条件，提高传递转矩的能力，延长使用寿命，有角位移时沿齿宽的接触状态。

鼓形齿式联轴器齿间距小，允许相对径向位移小、结构紧凑、转动惯量小，适用联接水平两同轴线轴系传动。鼓形齿式联轴器承载能力强，在相同的内齿套外径和联轴器大外径下，鼓形齿式联轴器的承载能力平均比直齿式联轴器提高15～20%；鼓形齿式联轴器角位移补偿量大，当径向位移等于零时，直齿式联轴器的许用角位移为1，而鼓形齿式联轴器的许用角位移为1.5，提高50%。

在相同的模数、齿数、齿宽下，鼓形齿比直齿允许的角位大；鼓形齿面使内、外齿的接触条件得到改善，避免在角位移条件下直齿齿端棱边挤压，应力集中的弊端，同时改善齿面摩擦、磨损状况，降低了噪声，维修周期长。外齿套齿端呈喇叭形状，使内、外齿装拆十分方便。传动效率高达99.9%。基于经上特点，鼓形齿式联轴器替代直齿式联轴器。鼓形齿式联轴器刚性大、有挠性、无弹性，故不适宜用于要求减振、缓冲及两轴对中要求严格的机械。
