蛇形弹簧联轴器负载的线性关系

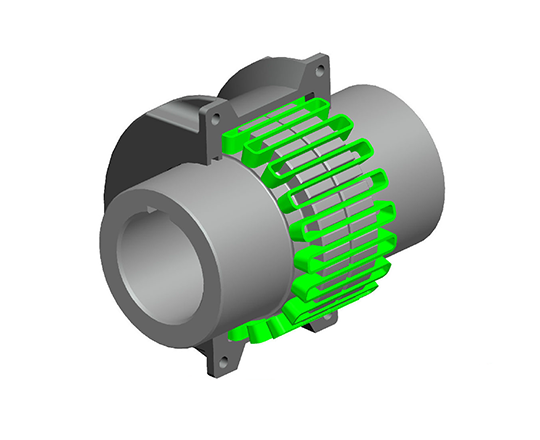

蛇形弹簧联轴器是利用分为一组或几组的蛇形弹簧，嵌在两瓣联轴器凸缘上的齿间内，以实现两半联轴器的联接，为防止蛇形弹簧在离心力作用下甩出及避免蛇形弹簧与齿接触处发生干摩擦，需用封闭的壳体罩住，并在里面注以润滑油或润滑脂。蛇形弹簧联轴器分为横刚度和变刚度两种，主要取决于与弹簧接触齿的两种形状。

蛇形弹簧联轴器齿形为直线形，在正常负载时，蛇形弹簧与齿接触点之间的距离不随蛇形弹簧变形量的改变而变化，刚度不变，两半联轴器的相对转角与所传递的转矩为线性关系，属于恒刚度蛇形弹簧联轴器。曲线齿形联轴器适用于转矩变化较大和正反转的工况条件，并有较好的缓冲作用，但曲线齿形工艺性较差，制造成本较高。蛇形弹簧联轴器齿式为曲线型，负载较小时，蛇形弹簧的直线部分与被联接的轴线基本平行。

在负载增大时，蛇形弹簧的变形增大，与齿的接触弧面亦增大，而与齿接触点之间的距离越来越短，刚度增大，两半联轴器的相对转角与所传递的转矩为非线性关系，属于变刚度蛇形弹簧联轴器。直线齿形便于加工，成本低，但只适用于传递转矩变化较小的工况条件。蛇形弹簧联轴器适用于联接两同轴线的中、大功率的传动轴系，具有一定的补偿两轴相对偏移和减振、缓冲性能。蛇形弹簧联轴器承受变动载荷范围大，起动安全。

铝合金罩壳以保护弹簧避免运转时向外甩出，且壳体内储满黄油，不仅使润滑良好，而且使簧片啮合时的噪声被黄油阻尼吸收而消除。整机零件少，体积小，重量轻，被设计成梯形截面的弹簧片与梯形齿槽的吻合尤为方便，紧密，从而使装拆，维护比一般联轴器简便。由于弹簧片与齿弧面是点接触的，所以使联轴器能获得较大的挠性。它能被安装在同时有径向，角向，轴向的偏差情况下正常工作。
