鼓形齿式联轴器振动形式及扭转方式

鼓形齿式联轴器在工作时，两轴产生相对位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率损耗，因此齿式联轴器需在良好润滑和密封的状态下工作。鼓形齿式联轴器径向尺寸小，承载能力大，长用于低速重载工况条件的轴系传动，高精度并经动平衡的齿式联轴器可用于高速传动，如燃汽轮机的轴系传动。

由于鼓形齿式联轴器的角向补偿大于直齿式联轴器，国内外均广泛采用鼓形齿式联轴器，直齿式联轴器属于被淘汰的产品，选用者应尽量不选用。鼓形齿式联轴器的扭转振动进行了分析研究，主要利用傅立叶级数解法，以间隙、阻尼、激振力为参数。轴向振动主要是由于不对中和齿面的摩擦力所引起的，当没有轴向恢复力或推力轴承时将发生较大的轴向窜动。区别出是轴承、润滑油、联轴器，还是连接固定的问题，所以有一定的局限性。

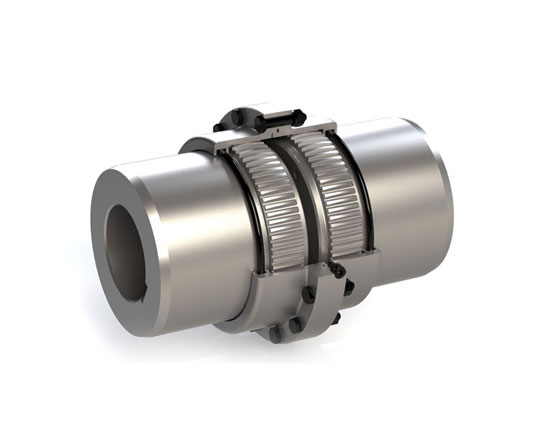

红外照相技术则能在设备状态不佳时，将轴承、电机壳体、联轴器等过热的部位区分开来，并确定联轴器的对中误差，再结合以振动分析等其它预测技术，其效果会更好。鼓形齿式联轴器基本形式就是两种，内齿和外齿结合式、端面齿结合式。内齿外齿结合式的齿式离合器传递扭矩比较大，设计时考虑到用户的不同需求，有意设计成在齿两边的轴端的长度不一致，以便用户可以根据需要选择安装方向。鼓形齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。
